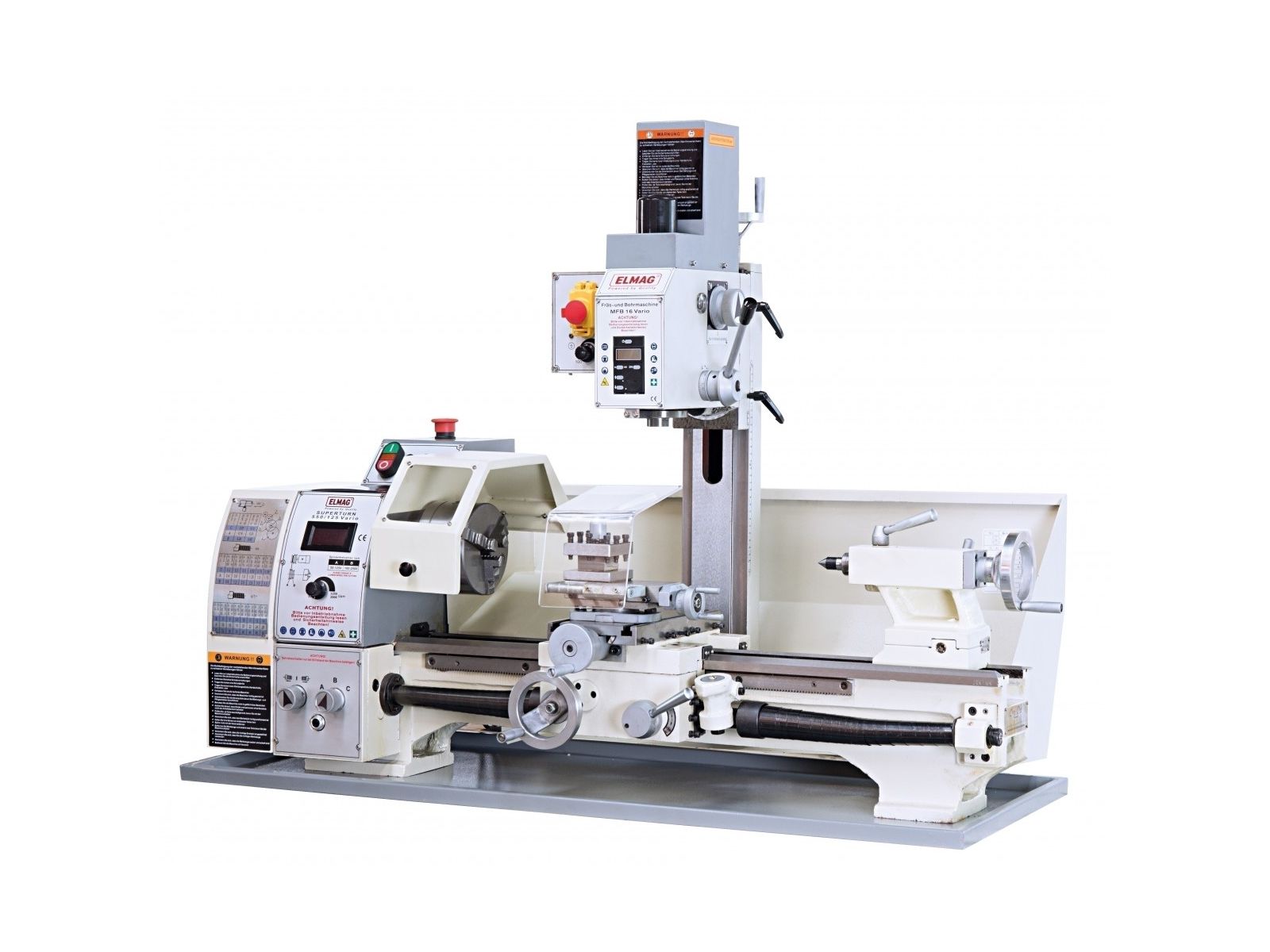

ELMAG Dreh-und Fräskombination SUPERTURN Vario + MFB Vario Universal
SUPERTURN 550 bzw. 700 mit Dreh-/Fräskombination. JETZT: Kostenlose Zustellung in Österreich und Deutschland!
Varianten
Beschreibung ELMAG Dreh-und Fräskombination SUPERTURN Vario + MFB Vario Universal
SUPERTURN 550/125 VARIO + MFB 16 VARIO – SET
bestehend aus:
- Universal Drehmaschine SUPERTURN 550/125 Vario
- Fräs- und Bohreinheit MFB 16 Vario
SUPERTURN 700/140 VARIO + MFB 20 VARIO - SET
bestehend aus:
- Universal-Drehmaschine SUPERTURN 700/140 Vario
- Fräs- und Bohreinheit MFB 20 Vario
Serienausstattung:
- Drehzahlanzeige
- Dreibacken-Drehfutter Ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsendschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
- Schnellspannbohrfutter B 16 / 1 - 16mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
Technische Daten
SUPERTURN 550/125 Vario + MFB 16 Vario:
- Spitzenweite 550 mm
- Spitzenhöhe 125 mm
- Drehdurchmesser über Bett 250 mm
- Drehdurchmesser über Schlitten 145 mm
- Maschinenbettbreite 135 mm
- Querschlittenweg 115 mm
- Oberschlittenweg 50 mm
- Drehmeißelquerschnitt, max.12 x 12 mm
- Spindelaufnahme (Drehspindel) MK 4
- Spindelbohrung 26 mm
- Drehzahlbereich 1, stufenlos (Superturn) 50 - 1.000 U/min
- Drehzahlbereich 2, stufenlos (Superturn) 100 - 2.000 U/min
- Längsvorschübe 0,07 - 0,20 mm/U
- Gewindemaß metrisch 0,4 - 3,5 mm
- Zollgewinde, Gänge G 8 - 56 G/'
- Pinolenaufnahme MK 2
- Pinolendurchmesser 30 mm
- Pinolenweg 70 mm
- Spindelantrieb horizontal 750 W
- Netzanschluss (Superturn) 230 / 50~60 V/Hz
- Länge 1.250 mm
- Breite 650 mm
- Höhe 500 mm
- Gewicht (Superturn 550) 120 kg
-------------- - Bohrleistung in Stahl 16 mm
- Fräsleistung Planfräser 50 mm
- Fräsleistung Schaftfräser 16 mm
- Spindelaufnahme (Frässpindel) MK 2
- Spindelausladung 169 mm
- Pinolenhub 50 mm
- Fräskopfhub 210 mm
- Fräskopf Schwenkbereich ± 90 °
- Drehzahlbereich 1, stufenlos (MFB) 50 - 1.125 U/min
- Drehzahlbereich 2, stufenlos (MFB) 100 - 2.250 U/min
- Motorleistung (MFB) 500 W
- Netzanschluss (MFB) 230 / 50~60 V/Hz
- Höhe ab Maschinenbett 790 mm
- Gewicht (MFB) 55 kg
SUPERTURN 700/140 Vario + MFB 20 Vario:
- Spitzenweite 700 mm
- Spitzenhöhe 140 mm
- Drehdurchmesser über Bett 280 mm
- Drehdurchmesser über Schlitten 165 mm
- Maschinenbettbreite 180 mm
- Querschlittenweg 140 mm
- Oberschlittenweg 70 mm
- Drehmeißelquerschnitt, max. 12 x 12 mm
- Spindelaufnahme (Drehspindel) MK 4
- Spindelbohrung 26 mm
- Drehzahlbereich 1, stufenlos (Superturn) 50 - 1.250 U/min
- Drehzahlbereich 2, stufenlos (Superturn) 100 - 2.500 U/min
- Längsvorschübe 0,07 - 0,20 mm/U
- Gewindemaß metrisch 0,4 - 3,5 mm
- Zollgewinde, Gänge G 8 - 56 G/'
- Pinolenaufnahme MK 2
- Pinolendurchmesser 30 mm
- Pinolenweg 80 mm
- Spindelantrieb horizontal 1.000 W
- Netzanschluss (Superturn) 230 / 50~60 V/Hz
- Länge 1.400 mm
- Breite 700 mm
- Höhe 600 mm
- Gewicht (Superturn) 190 kg
-------------------------- - Bohrleistung in Stahl 20 mm
- Gewindeschneidleistung M14
- Fräsleistung Planfräser 63 mm
- Fräsleistung Schaftfräser 16 mm
- Spindelaufnahme (Frässpindel) MK 2
- Spindelausladung 184 mm
- Pinolenhub 50 mm
- Fräskopfhub 380 mm
- Fräskopf Schwenkbereich ± 90 °
- Drehzahlbereich 1, stufenlos (MFB) 50 - 1.125 U/min
- Drehzahlbereich 2, stufenlos (MFB) 100 - 2.250 U/min
- Motorleistung (MFB) 600 W
- Netzanschluss (MFB) 230 / 50~60 V/Hz
- Höhe ab Maschinenbett 830 mm
- Gewicht (MFB) 60 kg
