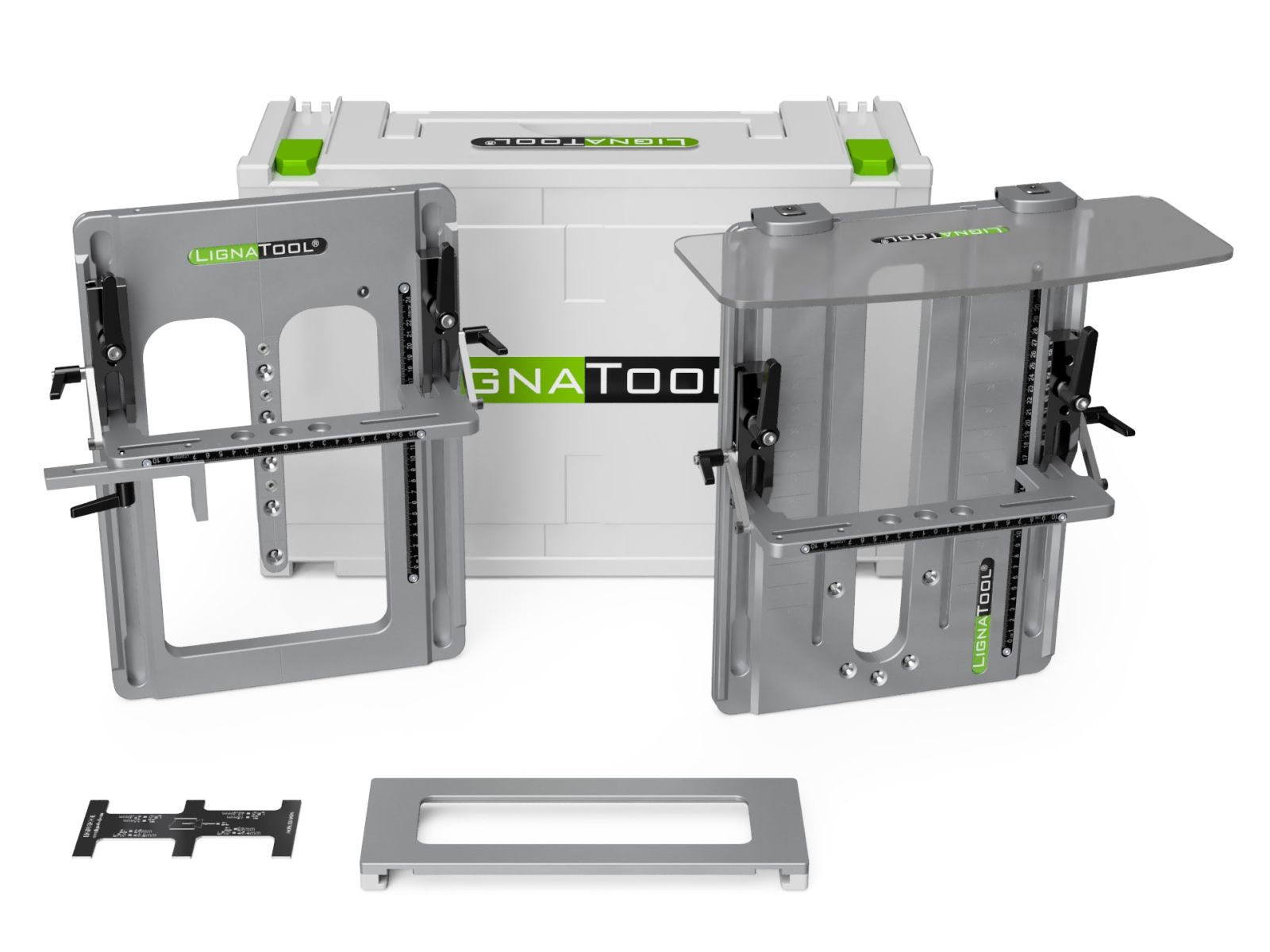

LIGNATOOL Schwalbenschwanzsystem Profi Paket

Das Profi-Paket ist ideal für häufige Anwendungen und ist in verschiedenen Größen erhältlich.

Vorteile:

• Mobil für Werkstatt oder Baustelle
• Schwalbenschwanz-Holzverbindungen in kürzester Zeit ohne computergesteuerte CNC-Maschine - schnell, günstig und sauber!
• Sicheres Arbeiten dank der patentierten Fräsführung
• Hohe Wertschöpfung
• Modulares Konzept - Zusammengesetzt aus untereinander austauschbaren und mit anderen Lignatool-Frässystemen kombinierbaren Komponenten
• Individuell erweiterbar - für eine zusätzliche Größe kann man die Loch- und die Zapfenschablone auch einzeln bestellen
• Späneschutz horizontal und vertikal (optional)
• Schnelle Montage
• Erspart den Erwerb teurer Metall-Holzverbindungsteile
• Befestigung wahlweise mittels Klemmfixierung oder Schrauben
• Ermöglicht qualtitativ hochwertige und ästhetische Holzverbindungen
• Für LIGNATOOL-Kunden steht die statische Berechnung nach EUROCODE gratis unter ING-TOOLS.com zur Verfügung
• Inklusive Einstelllehre für die Einstellung der Zapfenlänge, des Fräs-Ø, des Laufring-Ø und der Lochtiefe
• Inklusive Seitenanschlag zur Einstellung der seitlichen Position der Zapfenschablone
• Die Zapfenform sowie der Flanken-Winkel von 15° sind mit den meisten CNC-Abbundmaschinen kompatibel

Besonderheiten:

• Zapfen- und Lochschablone aus eloxiertem Aluminium
• Austauschbare Befestigungsbuchsen aus Edelstahl
• Skalen aus schwarz eloxiertem Aluminium mit heller Gravur für optimale Lesbarkeit, beständig gegen Lösemittel und mechanische Beanspruchung
• Fräsführung aus eloxiertem Aluminium mit speziellen Gleitlagern
• Horizontalanschlag einstellbar bis +-60°

Folgende Oberfräsen können verwendet werden:

• Festool OF2200
• Festool OF1400
• Mafell LO65
• Scheer HM16-HM25 (Adapter erforderlich)
• DeWalt 626
• Makita RP2300 (Fräser mit speziellem Schaft)
• Andere Modelle auf Anfrage

Hier finden Sie eine Hilfe zur Auswahl der für Sie passenden Grundgröße.

Anwendung:

1. Zapfenschablone mit Schrauben oder Zwinge befestigen
2. Zapfenlänge einstellen
3. Zapfen sicher durch Führung fräsen
4. Lochschablone befestigen
5. Loch sicher durch Führung fräsen

ACHTUNG: Je nach verwendeter Oberfräse ist eine entsprechende Arretierplatte und ein passender Fräser zu verwenden (optional erhältlich)!
