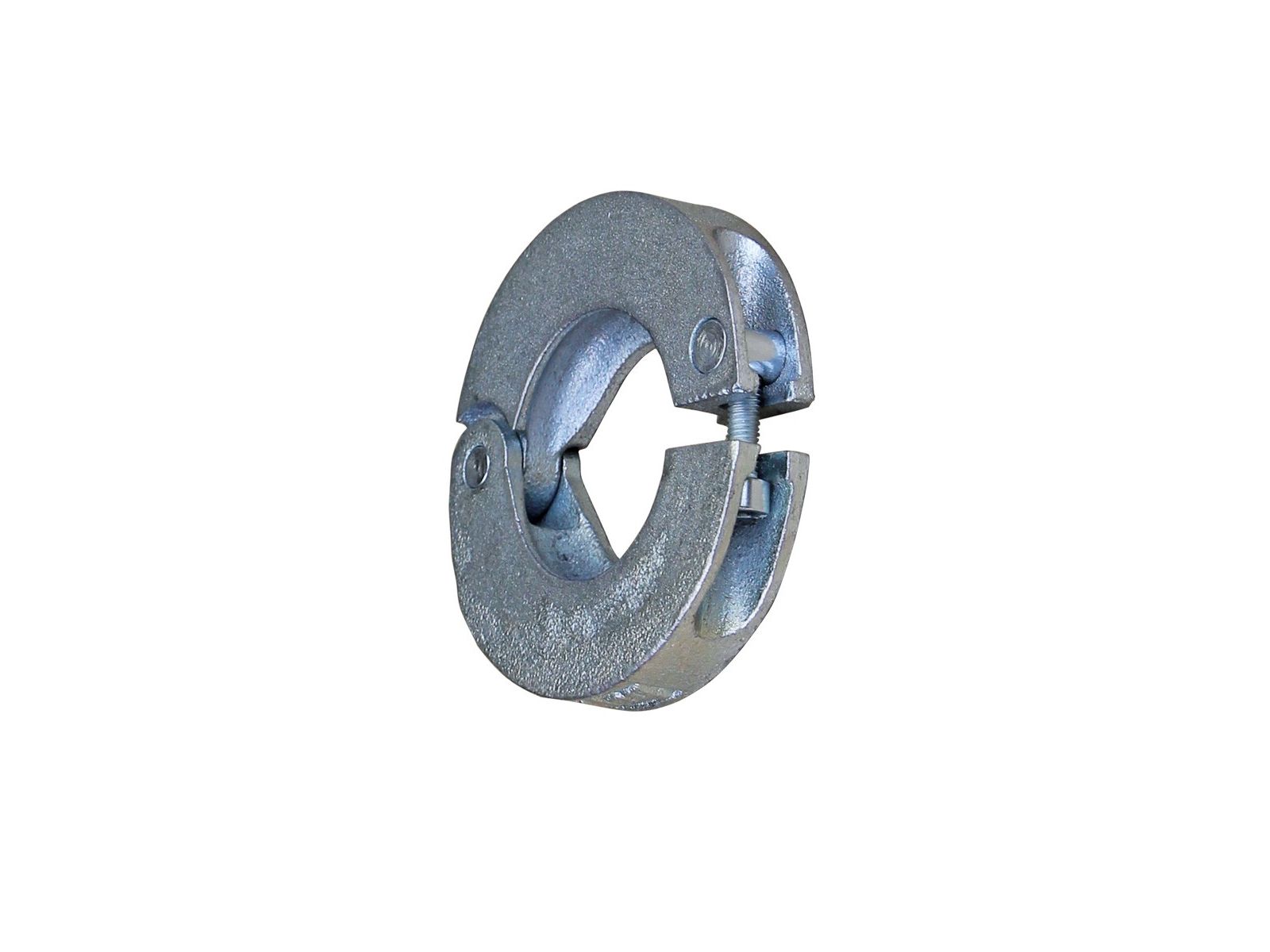

HAPFO Ablaufsicherungsring ASR klappbar

Der HAPFO Ablaufsicherungsring ASR ist ein Sicherungssystem gegen ungewolltes Abdrehen von Futtern, Planscheiben o.ä auf Drechselmaschinen. Der Ablaufsicherungsring kann nur in Verbindung mit einer Ablaufsicherungsnut ASR (auch EURO genannt) auf Spindel und Zubehör verwendet werden.

Montage:

• Öffnen Sie den Ablaufsicherungsring und setzen Sie ihn von unten auf die Nut der ASR-Spindel und ASR-Zubehör.
• Schließen Sie den Ring und klappen Sie den Bügel in die dafür vorgesehen Ausnehmung.
• Drehen Sie nun die Schraube mit einem Drehmoment von ca. 8 Nm an
