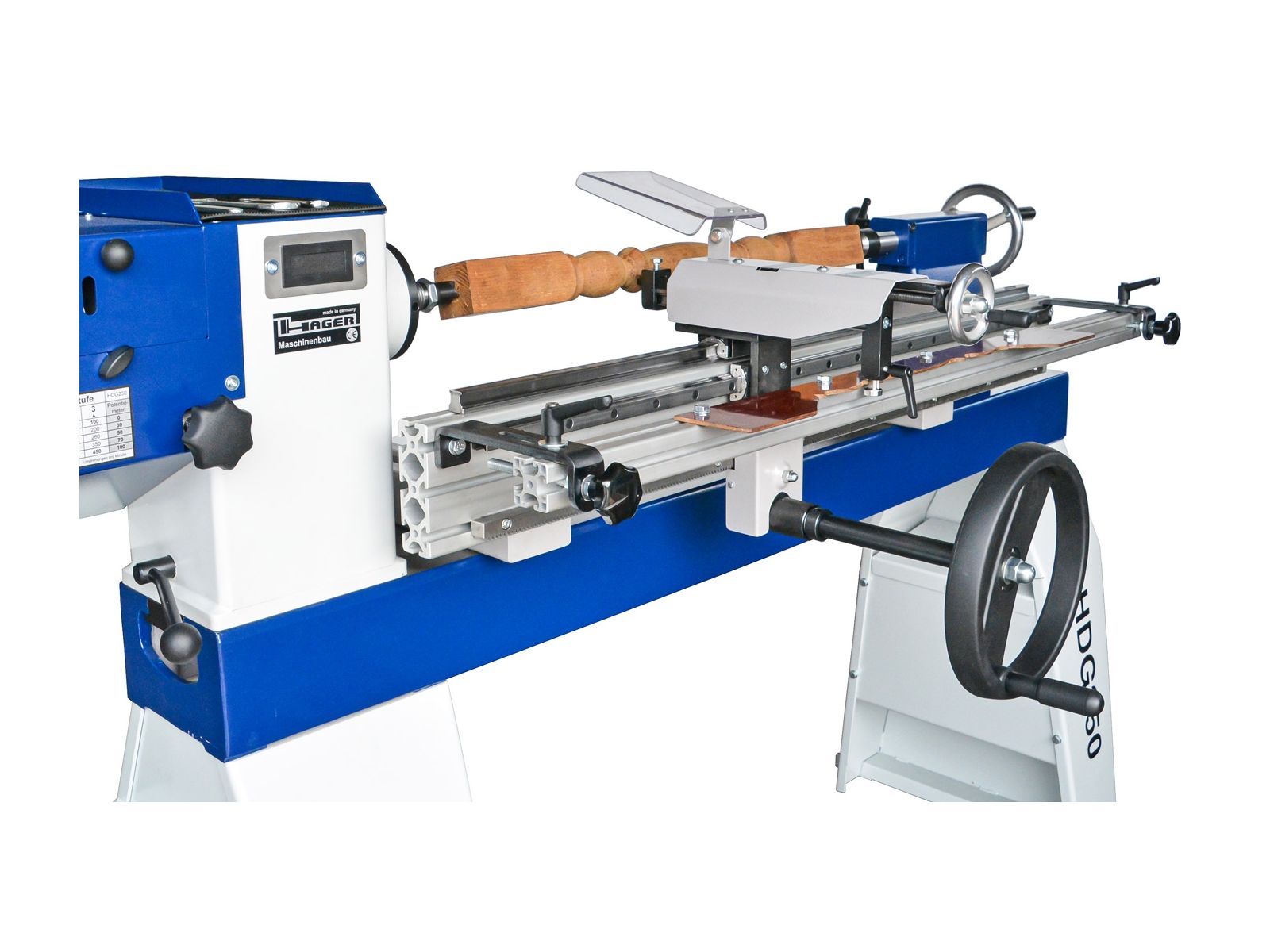

HAGER Längskopierwerk HL 100-Z
Das Längskopierwerk mit stabilem Doppelführungssystem!
Varianten
Beschreibung HAGER Längskopierwerk HL 100-Z
Das Längskopierwerk mit stabilem Doppelführungssystem!
Die Bewegung erfolgt über eine Zahnstange mit Untersetzungsgetriebe und einem großen Handrad mit 250 mm Durchmesser. Für eine maßstabsgetreue Kopie von der Schablone besitzt das Gerät eigene Taster für Rund- und Spitzstahl.
Die obere Stahlhalterführung wurde mit wartungsfreien Hochleistungs-Kugelumlaufrollenführungen ausgeführt. Zudem verfügt das Längskopierwerk über ein spielfreies, leichtgängiges Doppelführungssystem. Die Endanschläge sind einstellbar.
Bei langen, dünnen Teilen sollte das Werkstück mit einer Lünette gehalten werden. Die empfohlene Mindestleistung der Drechselbank ist 1,1 kW.
Vorteile des neuen Modells HL 100-Z gegenüber Vorgängermodell HL 100-F (X):
- Stabileres Doppelführungssystem
- Mehr Profiltiefe (110 mm) mit großen Schabloneneinstellweg
- Stahl direkt auf Führung mit neuem einfachem Klemmsystem (näher an der Führung)
- Beide Haltearme hinten stufenlos verschiebbar
Für HAGER und Fremdfabrikate (DRECHSELMEISTER, ... ) bestellbar.
WICHTIG bei Bestellung! Bitte immer Fabrikat / Type und Spitzenhöhe der Drechselbank angeben!
Technische Daten
Technische Daten:
- Kopierlänge 1.040 mm
- Profiltiefe 110 mm
- Abmessungen Länge x Tiefe 1.200 mm x 760 mm
- Verfügbare Haltearme für Spitzenhöhen 200 / 225 / 250 / 300 mm
- Stahlaufnahme 12 x 12 mm
- Gewicht ca. 42 kg
Lieferumfang
Grundausstattung:
- Schablonenrohling 85 x 4 x 1.000 mm
- Glockenmesser 20mm HSS mit gekröpften Halter
- Hartmetallwendeplatte HW08 mit Stahlhalter 12 x 12 mm
- Unterlegblech für exakte Einstellung auf Spitzenhöhe
- Schwenkbarer Plexiglasschutz
- Bedienungsanleitung
Optional: Originalabtastvorrichtung HL 100-Z
