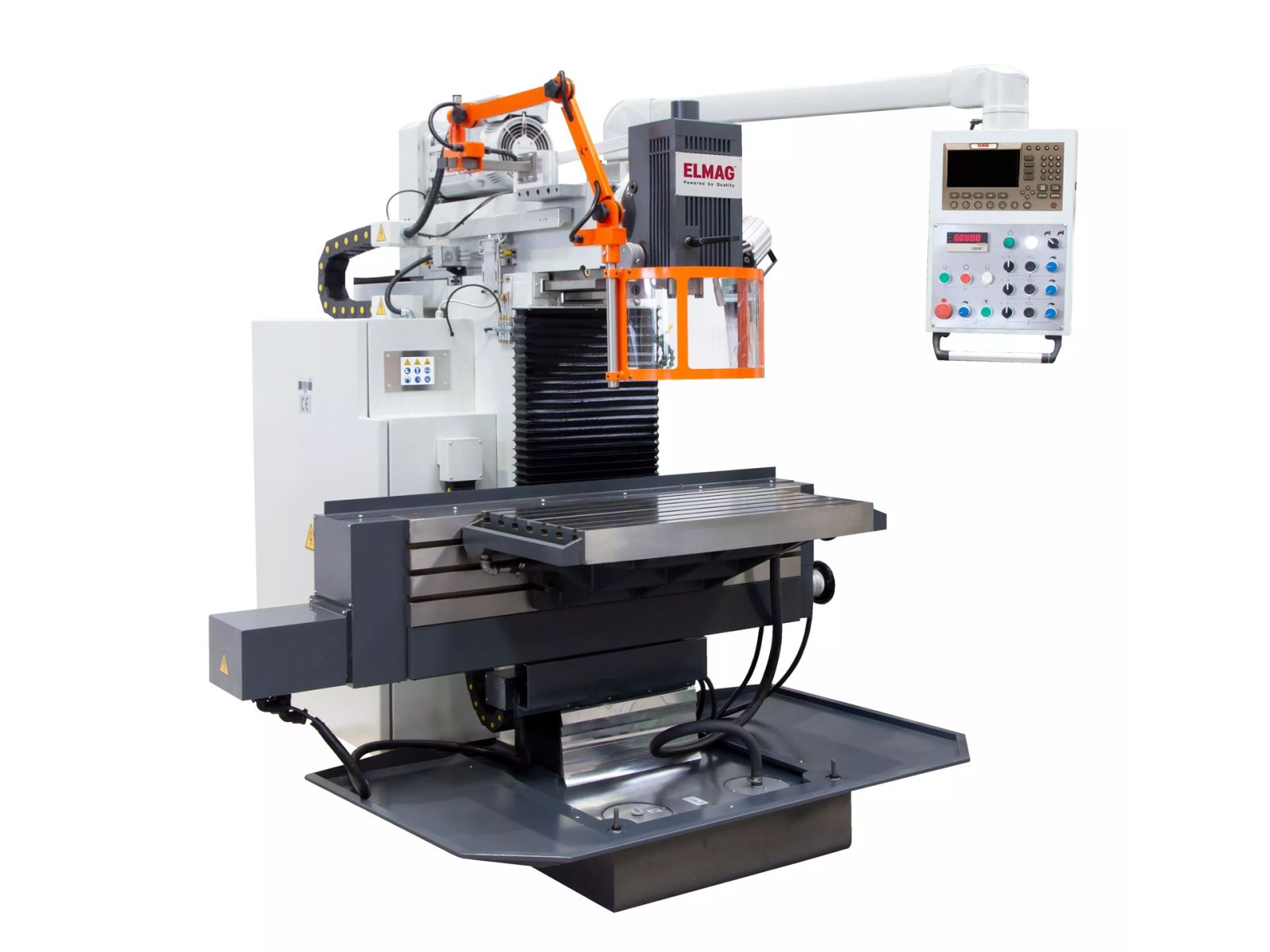

ELMAG Werkzeugfräsmaschine WFM 210 Servodrive
Fräsleistung Ø 125 / 40 mm. Mit +/- 90° stufenlos schwenkbarem Vertikalfräskopf inklusive Gradskala.
- SKU:
- ZEL-82125
- Hersteller Art.:
- 82125
Beschreibung ELMAG Werkzeugfräsmaschine WFM 210 Servodrive
Fräsleistung Ø 125 / 40 mm. Mit +/- 90° stufenlos schwenkbarem Vertikalfräskopf inkl. Gradskala.
Ideal für Werkstätten, Ausbildungsbetriebe und Werkzeugbau. Die Top-Ergonomische Kombination überzeugt durch einfaches Handling, stufenlose Drehzahlregelung und durch ein sehr gutes Preis Leistungsverhältnis.
Vorteile:
- Automatikvorschub und Eilgang X / Y / Z
- Kugelumlaufspindel auf allen Achsen X / Y / Z
- Stufenlose Antriebe auf allen Achsen
- Kühlmitteltank integriert im Gußsockel
- Digitale 3-Achs-Positionsanzeige
- Horizontaler und vertikaler Frästisch
- LED-Frästischbeleuchtung
- Mit +/- 90° stufenlos schwenkbarem Vertikalfräskopf inklusive Gradskala
- Inklusive verstellbarer Bohrpinole
- Inklusive inkludierter Zentralschmierung
- Digitale Drehzahlanzeige der Frässpindel
- Eilgänge auf allen 3 Achsen
- Schwenkbarer Fräskopf +/- 45°
- Schwenkbares Bedienpanel
- Digitale Positionsanzeige für höchste Präzision auf allen 3 Achsen
- Frässpindel rechts- und linkslauf
- Digitale Drehzahlanzeige
- Potentiometer für stufenlose Regelung der Vorschubachsen
- Tippschalter für Eilgänge der Fräsachsen
- Kühlmittelpumpe aus / ein
- Not-Aus-Taster
- Betriebsbereit: inkl. Ölfüllung, entkonserviert (entfettet), komplett montiert und Probelauf durchgeführt
Technische Daten
Technische Daten:
- Bohrleistung in Stahl 50 mm
- Fräsleistung Planfräser 125 mm
- Fräsleistung Schaftfräser 40 mm
- Spindelaufnahme (Drehspindel) ISO 40
- Drehzahlbereich 40 - 2000 UpM
- Drehzahlstufen stufenlos
- Pinolenhub 65 mm
- Frästischnuten / Breite x Abstand 5 / 14 x 63 mm
- Verikaltischnuten / Breite x Abstand 3 / 14 x 63 mm
- Spindelausladung 180 - 485 mm
- Fräskopf Schwenkbereich ± 45°
- Pinolenabstand Tisch 50 - 450 mm
- Horizontalspindelabstand Tisch 145 - 545 mm
- Frästischfläche 750 x 320 mm
- Tischweg X x Z 405 x 305 mm
- Vertikaltischfläche 890 x 225 mm
- Vorschübe X / Y / Z 10 - 1000 mm/min
- Vorschubstufen X / Y / Z stufenlos
- Motorleistung 3700 W
- Drehmoment X-Achse 7.7 Nm
- Drehmoment Y-Achse 7.7 Nm
- Drehmoment Z-Achse 1.7 Nm
- Netzanschluss 400/50 V/Hz
- Kubatur 750 x 320 x 450 mm
- Länge x Breite 1500 x 1700 mm
- Höhe 2000 mm
- Gewicht 1450 kg
Lieferumfang
Lieferumfang:
- Werkzeugfräsmaschine WFM 210 Servodrive
- Digitale Positionsanzeige
- 4 Fräsdorne lang 16, 22, 27, 32 mm
- 3 Reduzierhülsen MK 1, 2, 3
- Bedienungsanleitung / CE
