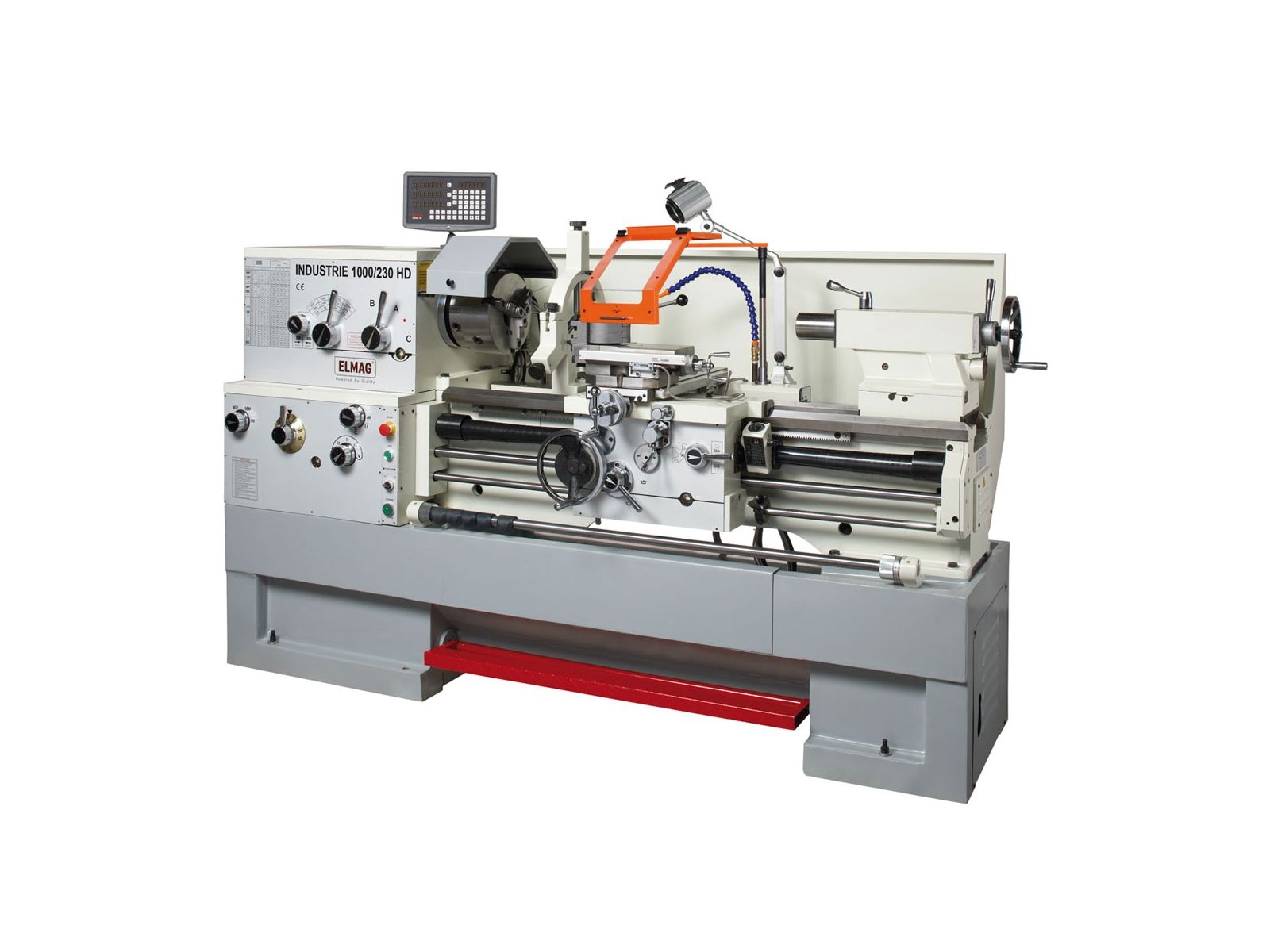

ELMAG Universal-Drehmaschine INDUSTRIE 230 HD
Alle 230 HD-Modelle sind sehr umfangreich ausgestattet und werden mit einem Schnellwechsel-Stahlhalter-Set für raschen Drehmeißelwechsel und einer digitalen Positionsanzeige geliefert.
Varianten
Beschreibung ELMAG Universal-Drehmaschine INDUSTRIE 230 HD
Alle 230 HD-Modelle sind sehr umfangreich ausgestattet und werden mit einem Schnellwechsel-Stahlhalter-Set für raschen Drehmeißelwechsel und einer digitalen Positionsanzeige geliefert. Sie sind die schwersten Drehmaschinen ihrer Klasse und dank ihrer extrem robusten Bauweise - z.B. hoch-frequenzgehärtete Prismenführungen - bestens für den Schwerlast- und Dauerbetrieb geeignet.
Mit 80 mm bieten die 230 HD-Modelle eine extra große Spindelbohrung für die Bearbeitung von Stangenmaterial bis 2 1/2 Zoll Durchmesser (76,1 mm). Eine Drehgröße über Schlitten von Ø 290 x 1.000, 1.500 bzw. 2.000 mm und ein maximaler Drehdurchmesser von 460 bzw. 700 mm lassen für den Maschinen-, Stahl-, Anlagen- und Werkzeugbau kaum Wünsche offen - ebenso 12 Drehzahlen für 170 Längs- und Quervorschübe sowie 150 Leitspindelsteigungen für metrische und Zollgewinde.
Vorteile:
- Keine externen Wechselräder
- Komfortabel bedienbare Vorgelegeschaltung am Getriebegehäuse
- Austattung des Werkzeugschlitten mit einem zeitsparenden Vorschub-Abschaltmechanismus und einer dreistufigen Einstellwelle
- Die einstellbare Zugspindel-Rutschkuppplung schützt vor Überlast
- Mit mechanischer Drehspindel-Fußbremse
- Mit Kühlmittelsystem
Technische Daten
- Spitzenhöhe 230 mm
- Dreh-Ø über Bett 460 mm
- Dreh-Ø über Schlitten 290 mm
- Dreh-Ø ohne Brücke 700 mm
- Maschinenbreite 340 mm
- Brückenlänge 200 mm
- Querschlittenweg 280 mm
- Oberschlittenweg 100 mm
- Drehmeißelquerschnitt max. 25 x 25 mm
- Drehfutteraufnahme D1 - 8
- Spindelaufnahme (Drehspindel) MK 7 mm
- Spindelbohrung 80 mm
- Drehzahl 25 - 1800 ;UpM
- Drehzahlstufen 12
- Längsvorschübe (170) 0,04 - 2,46 mm/U
- Quervorschübe (170) 0,02 - 1,23 mm/U
- Gewindemaß metrisch (24) 0,5 - 20 mm
- metrische Modulgewinde (20) 0,25 -10 mm
- Zollgewinde, Gänge G (61) 1-5 / 8 - 72 G/'
- Zoll Modulgewinde, Gänge G (45) 3-1 / 4 -96 G/'
- Leitspindelsteigung 6 mm
- Leitspindeldurchmesser 40 mm
- Pinolenaufnahme MK 5
- Pinolendurchmesser 75 mm
- Pinolenweg 130 mm
- Motorleistung 5500 W
- Kühlmittelpumpe 40 W
- Netzanschluss 400/50 V/Hz
INDUSTRIE 1000 / 230 HD | Art.: ZEL-88173
- Spitzenweite 1000 mm
- Gesamtlänge 2310 mm
- Gesamthöhe 1255 mm
- Gewicht 2635 kg
INDUSTRIE 1500 / 230 HD | Art.: ZEL-88174
- Spitzenweite 1500 mm
- Gesamtlänge 2810 mm
- Gesamthöhe 1295 mm
- Gewicht 2835 kg
INDUSTRIE 2000 / 230 HD | Art.: ZEL-88175
- Spitzenweite 2000 mm
- Gesamtlänge 3310 mm
- Gesamthöhe 1295 mm
- Gewicht 3055 kg
Lieferumfang
Serienausstattung:
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 350 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MB
- Gewindeuhr
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör:
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
