ELMAG Getriebe-Säulenbohrmaschine SET GBM 3/30 SNA
Robustes Säulenmodell mit leistungsstarkem Spezialgetriebe.
- SKU:
- ZEL-82007
- Hersteller Art.:
- 82007
- EAN Nr.:
- 9004853820076
Beschreibung ELMAG Getriebe-Säulenbohrmaschine SET GBM 3/30 SNA
Robustes Säulenmodell mit leistungsstarkem Spezialgetriebe.
Mit einem Pinolenabstand von 820 mm bietet es viel Platz für die Aufnahme von hohen Werkstücken. Schrägverzahnte Getrieberäder aus Stahl und Pressstoff sorgen für hohe Belastbarkeit und Laufruhe. Die GBM 3/30 SNA ist daher die ideale Lösung für den mittleren Bedarf in Stahlbau- und Schlossereibetrieben, auch für die Kleinserienbearbeitung.
Vorteile:
- Bohrleistung Ø 30 mm
- Automatischer Pinolenvorschub (0,1; 0,15; 0,22; 0,33 mm/U)
- Kräftiger Antriebsmotor 400 V, 2-stufig 1.200 / 900 W
- Laufruhiges Qualitätsgetriebe mit hoch belastbarer Schrägverzahnung
- Bohrspindel mit Präzisionslager
- Rechts- und Linkslauf
- Bohrspindelschutzabdeckung
- Bohrtiefenskala und -anschlag
- Werkzeugauswurf
- Großer, präziser Bohrtisch mit T-Nuten und Kühlmittelrinne
- Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
- Dreh- und höhenverstellbarer Bohrkopf
- Not-Aus-Taster / Nullspannungsauslöser
Technische Daten
Technische Daten:
- Bohrleistung in Stahl 30 mm
- Gewindeschneideleistung M22
- Spindelaufnahme (Drehspindel) MK 3
- Drehzahlbereich 75 - 3010 UpM
- Drehzahlstufen 8
- Pinolenhub 150 mm
- Pinolenvorschubstufen 4
- Säulen-Durchmesser 105 mm
- T-Nuten, Breite 14 mm
- Bohrkopfhub 270 mm
- Bohrtischhub 500 mm
- Spindelausladung 320mm
- Bohrtisch drehbar ± 180 °
- Bohrkopf drehbar ± 180 °
- Pinolenabstand Tisch 50 - 820 mm
- Bohrtischfläche 500 x 350 mm
- Motorleistung (2-stufig) 900 / 1200 W
- Netzanschluss 400/50 V/Hz
- Kubatur 500 x 350 x 870 mm
- Grundplattenfläche (lxb) 400 x 670 mm
- Gewicht 210 kg
Lieferumfang
Lieferumfang:
Serienausstattung:
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 3 / B 16 - Reduzierhülse MK 3 / MK 2
- Reduzierhülse MK 3 / MK 1
- Austreibkeil
- Bedienungsanleitung / CE
Set-Ausstattung:

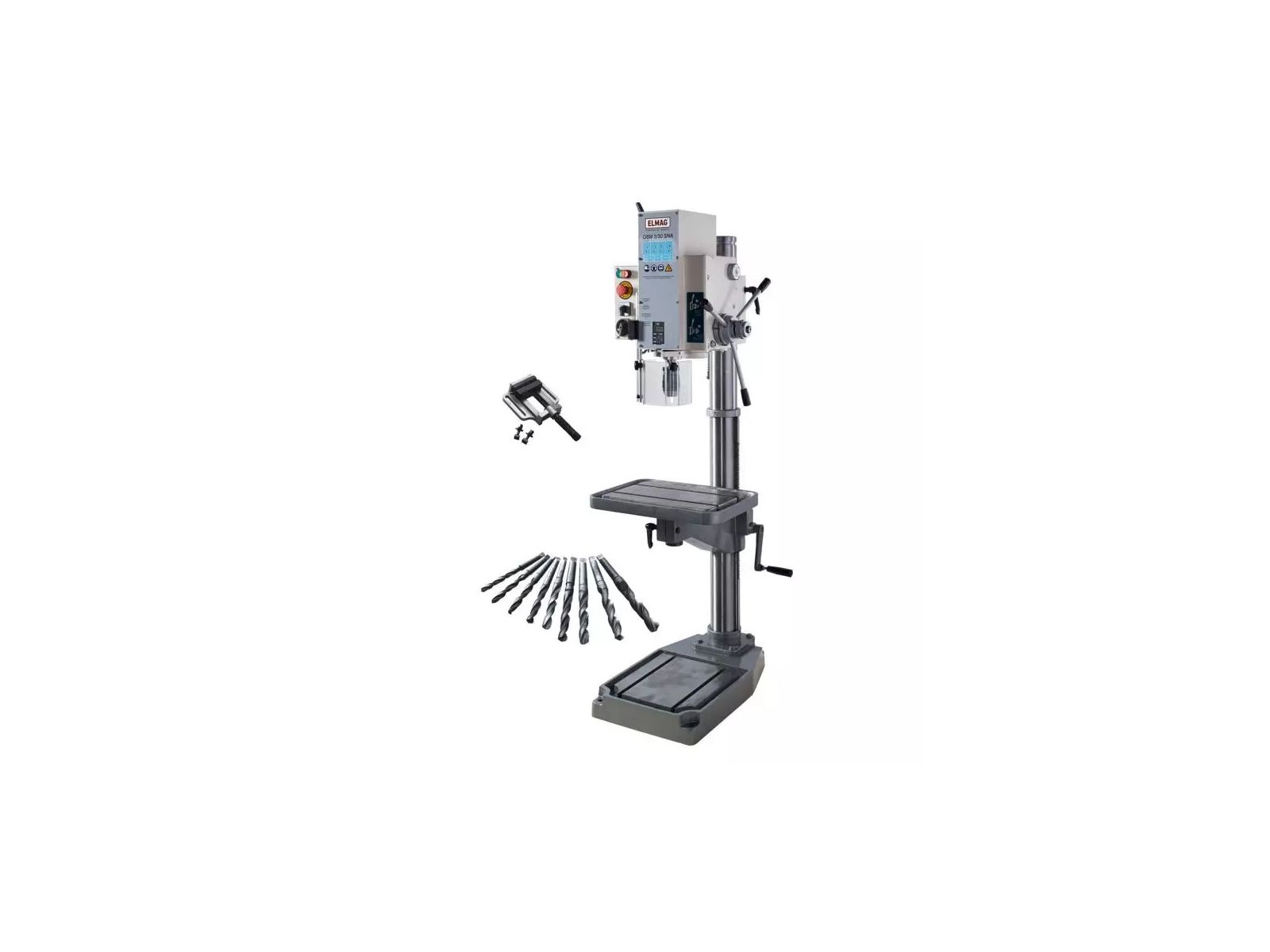

- Getriebe-Säulenbohrmaschine GBM 3/30 SNA
- Maschinenschraubstock 120 bzw. 150 mm
- Zwei Spannschrauben 14 mm
- HSS - Bohrerkassette 14,5 mm - 30 mm, 9-teilig, MK 2 / MK 3
