ELA 3D-Dübel 10 mm

ELA 3D - Dübel mit 10 mm Hülsenfräsung
innovativ - einfach - wirtschaftlich

Das neue revolutionäre Verbindungssystem für Schreiner, Tischler, Holz- und Kunststoffverarbeiter. Der neue ELA 30-Dübel® ist eine optimale Verleimhilfe auf Montage, im Korpus-/Blenden-Zusammenbau, Messebau, Treppenbau und geeignet für demontierbare Werkstücke.

Für die Einlassfräsungen eignen sich folgende Maschinen:

• Domino Fräsmaschine von Festool
• Langlochfräse von Hoffmann
• Sämtliche Langlochbohrmaschinen
• Sämtliche Handoberfräsen
• Sämtliche CNC- Fräsmaschinen

Funktionsweise

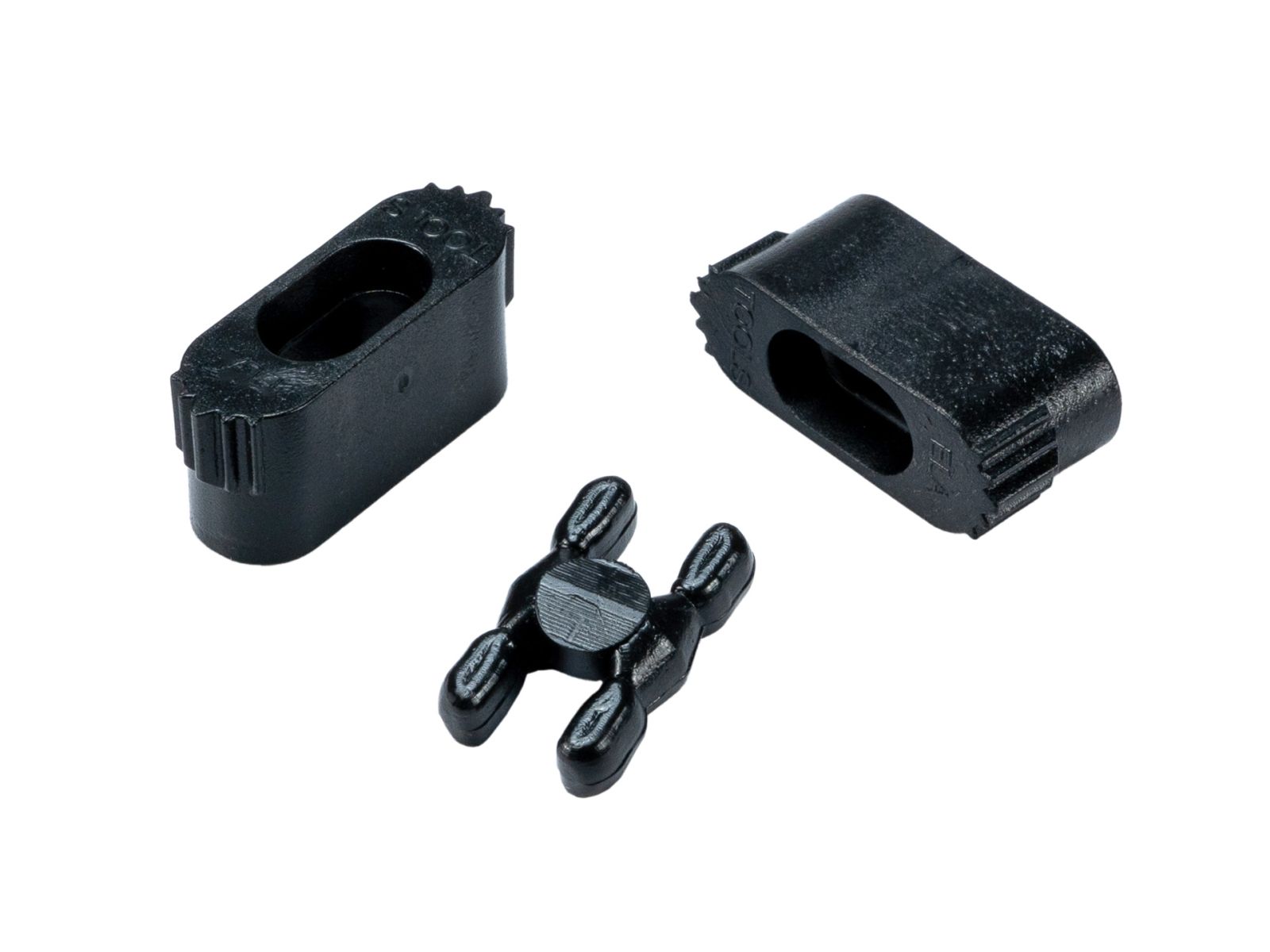

Der komplette neue ELA 30-Dübel® besteht aus 3 Teilen (2x Hülse, 1x Dübel).
Hülsenfräsung 10 mm.

Die Hülsen werden mit dem entsprechenden Spezial-Fräser (8 / 10 mm) eingefräst und nach oben bündig in das zu verbindende Holzteil eingeschlagen. Nun wird der speziell geformte Kunststoff-Dübel (H-Form) in eine der Hülsen gedrückt. Beim Zusammenklopfen der beiden Werkstücke entsteht eine "schnappende" Verbindung mit der Fixierung in der X, Y und Z-Achse, d.h. man benötigt keinerlei Spannwerkzeuge mehr.

Setzwerkzeug

Das optional erhältliche Setzwerkzeug ist ein Aluzylinder mit Einpassfräsungen für Hülse und Dübel.
Es wird dazu verwendet, zuerst die Hülsen in das vorgefräste Untergrundmaterial einzuschlagen und anschließend den Dübel in eine der Hülsen zu setzten.
